Profipress G
Présidomok
Minden méret SC‑Contur-ral (biztonsági kontúrral) rendelkezik – a szereléskor véletlenül nem összepréselt kötések láthatóvá válnak a rendszer feltöltésekor. Az SC‑Contur (biztonsági kontúr) tanúsítvánnyal rendelkezik, és kielégíti a DVGW W 5614 munkalap kényszer-tömítetlenséggel rendelkező idomokról szóló 4.4.1 pontjának követelményeit.
Vízzel végzett tömörség-ellenőrzésnél a Viega a 0,1 MPa–0,65 MPa nyomástartományban, préslevegővel vagy inert gázokkal végzett száraz tömörség-ellenőrzésnél pedig a 22 hPa–0,3 MPa nyomástartományban garantálja a nem összepréselt kötések felismerését.
Minden méret SC‑Contur-ral (biztonsági kontúrral) rendelkezik – a szereléskor véletlenül nem összepréselt kötések láthatóvá válnak a rendszer feltöltésekor. Az SC‑Contur (biztonsági kontúr) tanúsítvánnyal rendelkezik, és kielégíti a DVGW W 5614 munkalap kényszer-tömítetlenséggel rendelkező idomokról szóló 4.4.1 pontjának követelményeit.
Vízzel végzett tömörség-ellenőrzésnél a Viega a 0,1 MPa–0,65 MPa nyomástartományban, préslevegővel vagy inert gázokkal végzett száraz tömörség-ellenőrzésnél pedig a 22 hPa–0,3 MPa nyomástartományban garantálja a nem összepréselt kötések felismerését.
Présidomok anyaga
Vörösréz, vörösöntvény: CC499K
Szilíciumbronz*: CC246E / CuSi4Zn9MnP
(mindkettő UBA-lista szerint, 2017. márc. 15.)
Vörösréz, vörösöntvény: CC499K
Szilíciumbronz*: CC246E / CuSi4Zn9MnP
(mindkettő UBA-lista szerint, 2017. márc. 15.)
Méretek
Standard méretek: d 12; 15; 18; 22; 28; 35; 42; 54
XL-méretek: d 64,0
Présidomok menetes csatlakozással: d 12–54
XL-présidomok menetes csatlakozással: d 64,0
Standard méretek: d 12; 15; 18; 22; 28; 35; 42; 54
XL-méretek: d 64,0
Présidomok menetes csatlakozással: d 12–54
XL-présidomok menetes csatlakozással: d 64,0
Alkalmazási területek
Földgáz/folyékony gáz
Fűtőolaj/dízel üzemanyag (d 12–54)
Földgáz/folyékony gáz
Fűtőolaj/dízel üzemanyag (d 12–54)
Megjegyzés
Gáz-, fűtőolaj- és dízelüzemanyag-rendszerek vezetékeinek szereléséhez csak olyan Viega vörösréz és vörösöntvény présidomokat szabad használni, amelyek sárga négyszöggel és »Gas MOP 5 / GT1« felirattal vannak megjelölve!Az említett alkalmazási területektől eltérő használatot az anyagokra vonatkozóan egyeztetni kell a Viega Service Centerrel.
Gáz-, fűtőolaj- és dízelüzemanyag-rendszerek vezetékeinek szereléséhez csak olyan Viega vörösréz és vörösöntvény présidomokat szabad használni, amelyek sárga négyszöggel és »Gas MOP 5 / GT1« felirattal vannak megjelölve!Az említett alkalmazási területektől eltérő használatot az anyagokra vonatkozóan egyeztetni kell a Viega Service Centerrel.
Üzemi feltételek
Gáz- és folyékonygáz-vezetékek szerelése
Gáz- és folyékonygáz-vezetékek szerelése
- Üzemi- és környezeti hőmérséklet -20 °C-tól +70 °C-ig
- Üzemi nyomás max. 0,5 MPa
- HTB-követelmény, 650 °C/30 perc esetén max. 0,1 MPa (1 bar)
Fűtőolaj- és dízelüzemanyag-vezetékek szerelése
- Üzemi hőmérséklet max. 40 °C
- Üzemi nyomás -0,05-től +0,5 MPa-ig
Engedélyek
Profipress G (d 12–54)
- DVGW reg. sz. DG-4550AU0070
Profipress G XL (d 64,0)
- DVGW reg. sz. DG-4550AU0070

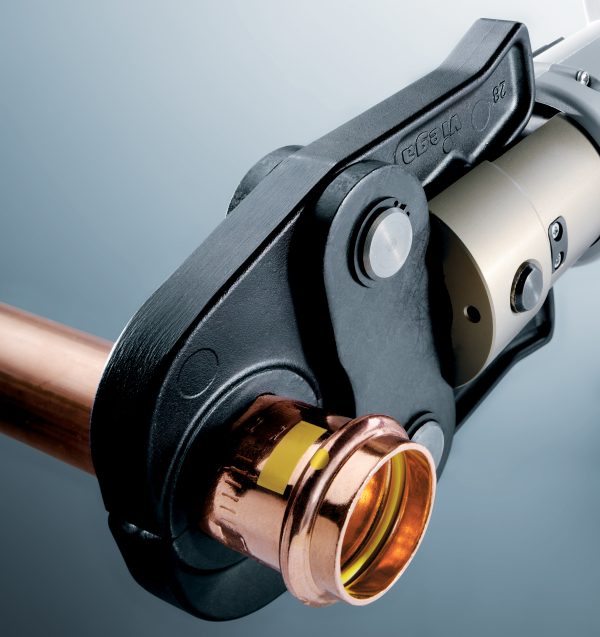

Présszerszámok használata
A Viega présidomrendszerek működési biztonsága elsősorban az alkalmazott présgépek és présszerszámok kifogástalan állapotától függ. Ezért a préskötések elkészítéséhez a Viega présszerszámok használatát és azoknak rendszeres, a kijelölt szervizek általi ellenőrzését javasoljuk.
Bemutató oldal
